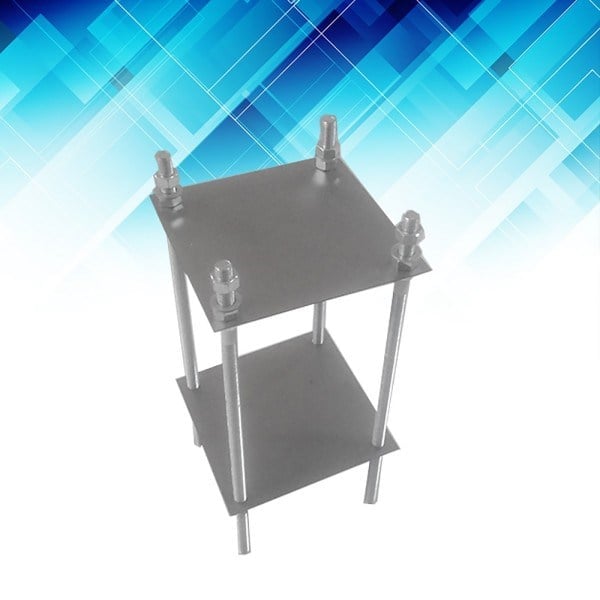

Bayrak direğinin zemine güvenli biçimde sabitlenmesi için kullanılan M16 ankraj sistemi, hem yeni hazırlanacak beton temellerde hem de mevcut beton zeminlerde uygulanabilir. ST37 galvanizli çelikten üretilen sistem; şablon sacı, saplama, somun ve pullardan oluşur.
Bayrak direği ankrajı, 4 metre ile 9 metre arasındaki direklerin zemine sabitlenmesi için kullanılır. Yeni beton temel hazırlanarak toprak zemine uygulanabildiği gibi, kimyasal dübel yöntemiyle mevcut beton zeminlere de monte edilebilir.
M16 bayrak direği ankrajı, hem toprak zeminde hazırlanacak yeni beton temel için hem de mevcut beton yüzeye yapılacak montaj için kullanılabilir. Uygulama yöntemi, montaj alanındaki zeminin mevcut durumuna göre belirlenir.

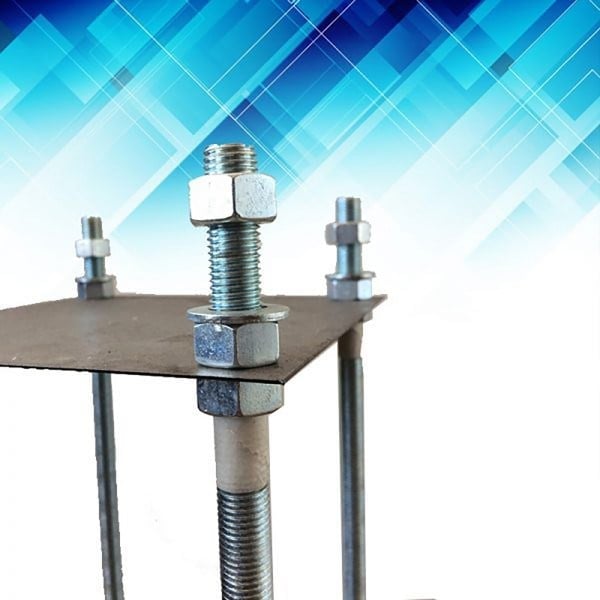

Sistem; şablon sacı, M16 saplamalar, somunlar ve pullardan oluşur. Bu parçalar bayrak direği taban flanşının zemine düzgün biçimde bağlanmasını ve direğin sabitlenmesini sağlar.
Toprak zeminde 50 × 50 cm ölçüsünde ve 50 cm derinliğinde temel alanı hazırlanır. Ankraj sistemi uygun konumda sabitlenerek beton içerisine gömülür. Beton uygulaması tamamlandığında bayrak direğinin bağlanacağı sabit bir temel oluşturulur.
Mevcut beton zeminde ankraj saplamalarına uygun delikler açılır. Deliklere kimyasal dübel uygulanarak M16 saplamalar yerleştirilir. Sabitleme işlemi tamamlandıktan sonra bayrak direğinin taban flanşı somun ve pullarla ankraja bağlanır.
Ankraj sistemi ST37 galvanizli çelikten üretilmiştir. M16 metrik saplamalar, direğin taban flanşı ile temel arasındaki bağlantının kurulmasını sağlar. Somun ve pullar, bağlantının sıkılarak sabitlenmesinde kullanılır.
Galvanizli yüzey, ankraj parçalarının montaj ve kullanım koşullarına karşı korunmasına yardımcı olur. Montajın zemin yapısına uygun şekilde ve doğru ölçülerle gerçekleştirilmesi sistemin sağlıklı çalışması açısından önemlidir.
Toprak zemin uygulaması için belirtilen şablon temel ölçüsü 50 × 50 cm, temel derinliği ise 50 cm’dir. Uygulama öncesinde zemin yapısı ve direğin montaj koşulları kontrol edilmelidir.
